SOLIDWORKS快速创建零部件的镜向版本

在日常的装配体设计中，经常会遇到存在镜向关系的零部件，设计人员需要根据该零部件创建相反方位版本。通过SOLIDWORKS中的 “镜向零部件”命令，可以利用镜向来翻转零部件和子装配体方向，并生成“镜向”零件。下面将带您快速了“镜向零部件”命令的使用。

选择命令

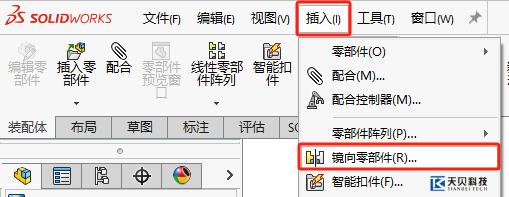

在顶部工具栏中找到“插入” >“ 镜向零部件”命令。

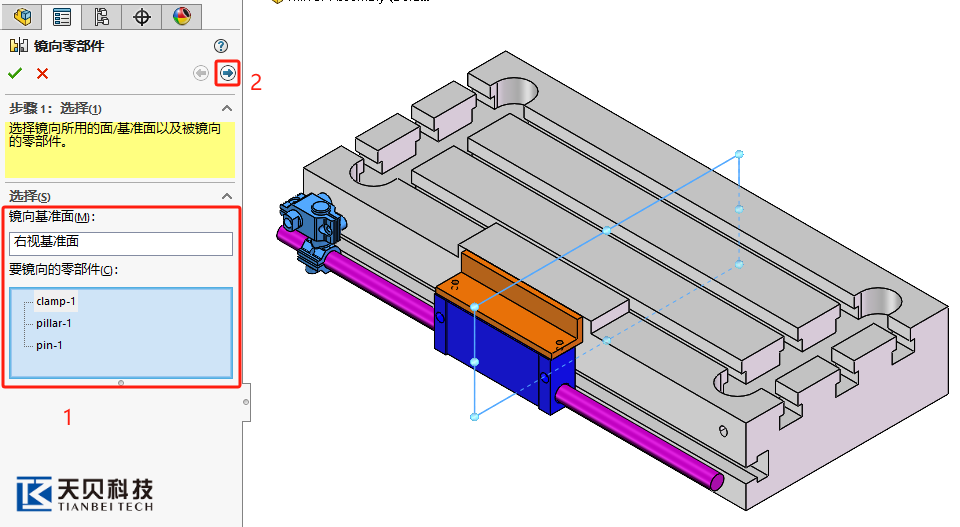

步骤1—选择

在左侧“镜向零部件PropertyManager”中

l 定义零部件镜向的基准面（选择基准面或平面）；

l 定义您要镜向的零部件（零件或子装配体）；

l 然后点击“下一步”。

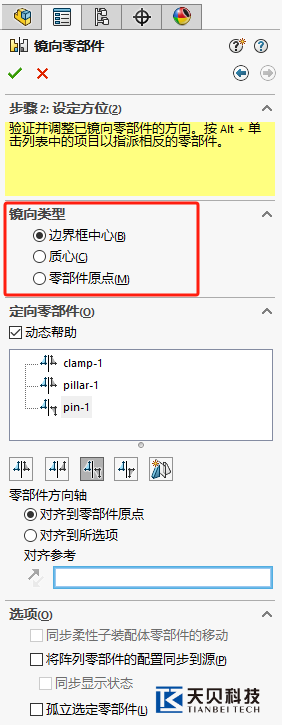

步骤2—设定方位1

在三种控制零部件位置的选择中选择镜向类型：

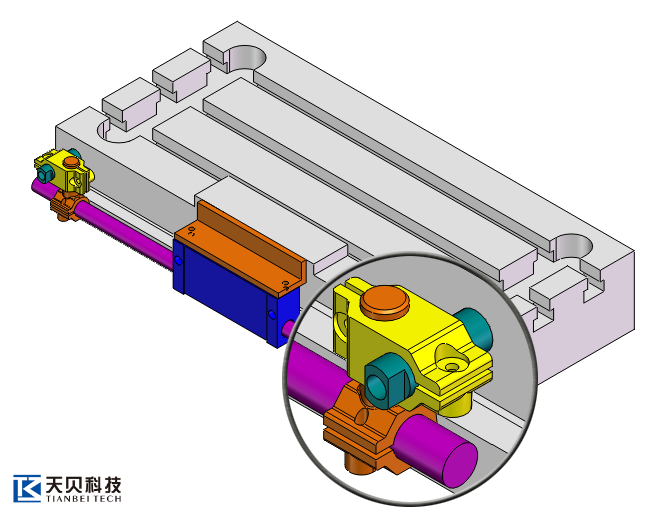

1. 边界框中心：

l 定位镜向，以便围绕镜向基准面镜向所选零部件的边界框中心。

l 对非对称零部件使用此选项。 它将镜向部件包含在边界框内并计算相对于边界框中心的方位。

2. 质量中心：定位镜向，以便围绕镜向平面来镜向所选零部件的质量中心。

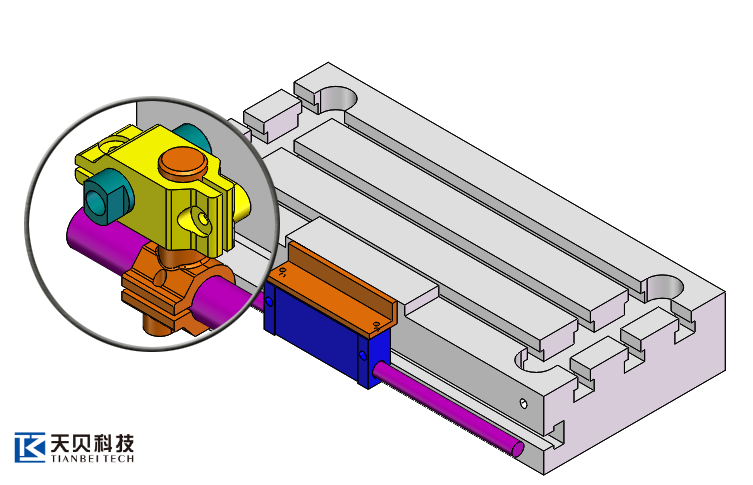

3. 零部件原点：绕选定参考基准面的零部件原点镜向零部件实例。

步骤2—设定方位2

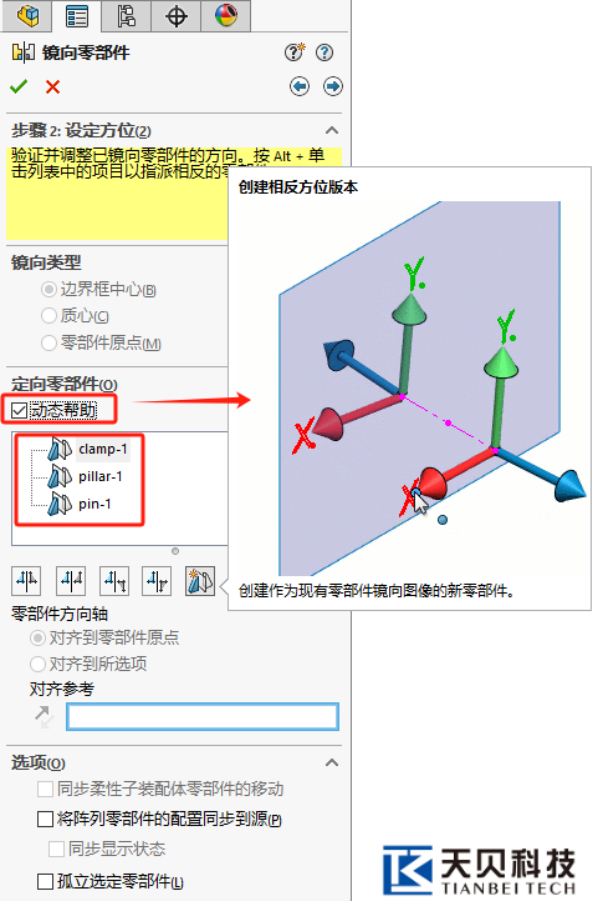

勾选“动态帮助”后，当您将鼠标悬停在控件上时显示详细帮助；

在“定向零部件”中，按Art+单击列表中的项目以指派相反的零部件。然后选择“下一步”。

步骤3—相反方位

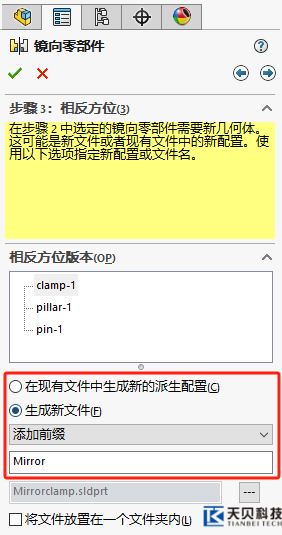

在保存格式中，可以指定如何保存“相反位版本”。指定后点击“下一步”。

l 在现有文件中生成新的派生配置：将相反方位版本作为新的派生配置保存到现有零部件文件中。

l 生成新文件：将相反方位版本保存到新零部件文件中。

（您可以对每个零件添加后缀和前缀来生成新的零部件）

插入零件

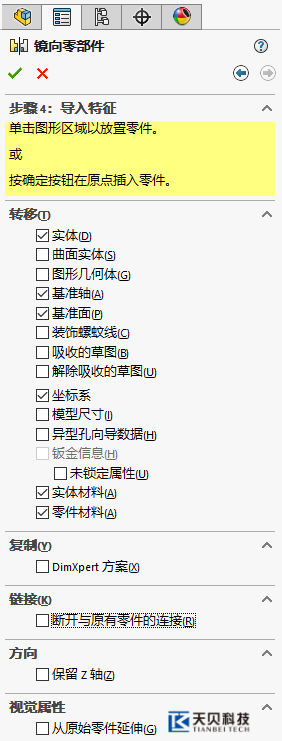

· 在“转移”中，从源零件或零部件中指定要包含在派生零件或零部件中的项目。比如自定义属性、草图和模型尺寸的项目。

· 断开派生文件与源文件之间的参考引用，以便在一个文件中单独编辑特征时不会影响另一个文件。可以在“链接”下单击“断开原始零件的链接”。

（注：一旦断开原始链接，就无法恢复）

完成

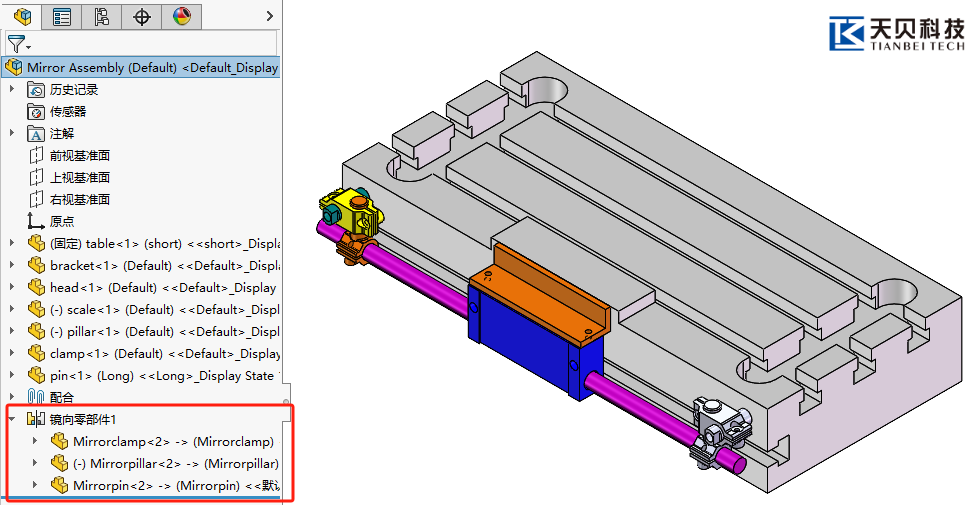

勾选确定后，在“FeatureManager” 设计树中可以看到已镜向的零部件，并完成当前的镜向零部件的操作。
