阵列驱动零部件阵列

在SOLIDWORKS中，阵列驱动零部件阵列是一种高级装配体功能，允许您根据一个已有的阵列（如线性阵列、圆周阵列或异形孔向导）来复制和排列零部件。这个命令非常适合在装配体中快速创建重复的零部件布局，尤其是在零部件的排列方式与某个已有阵列一致时。

适用场景

Ø 在装配体中安装螺栓、螺母、垫圈等标准件。

Ø 复制零部件以匹配已有的阵列特征。

Ø 快速创建复杂的零部件布局。

使用步骤

1，打开装配体文件

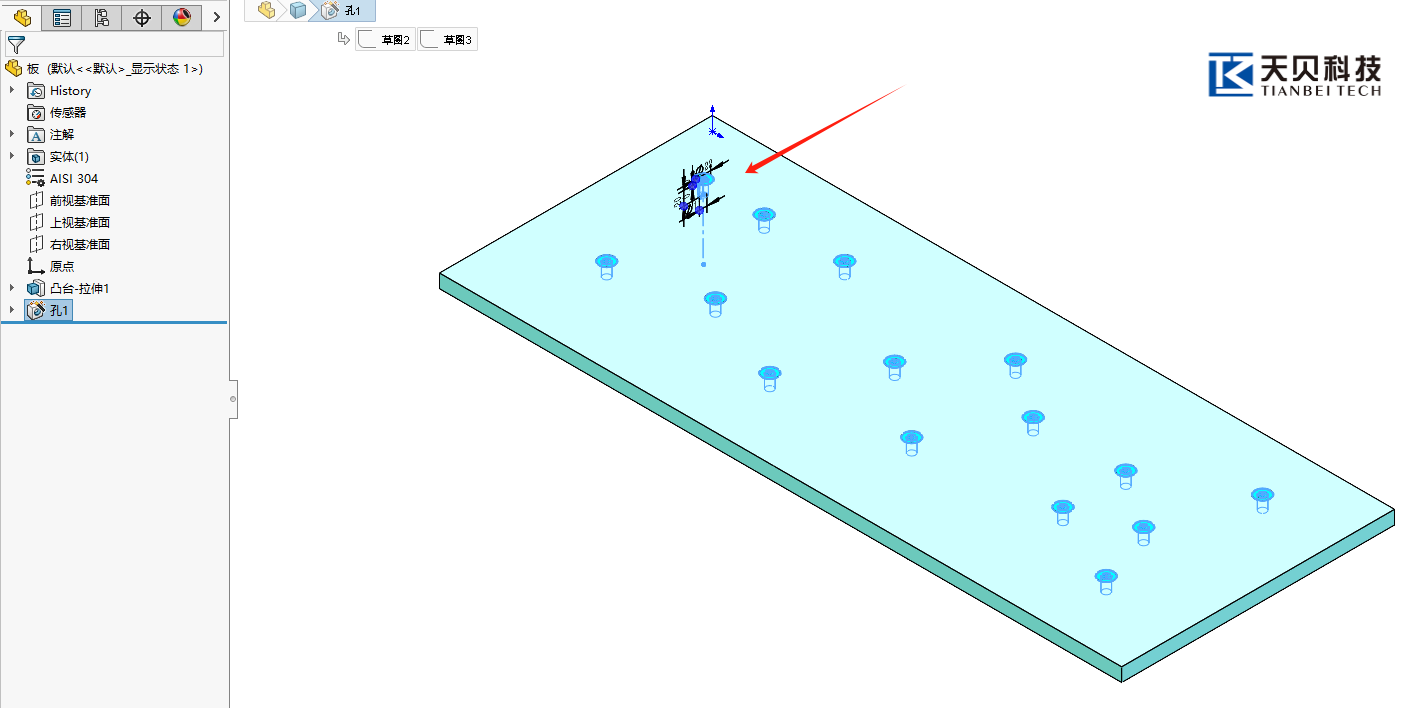

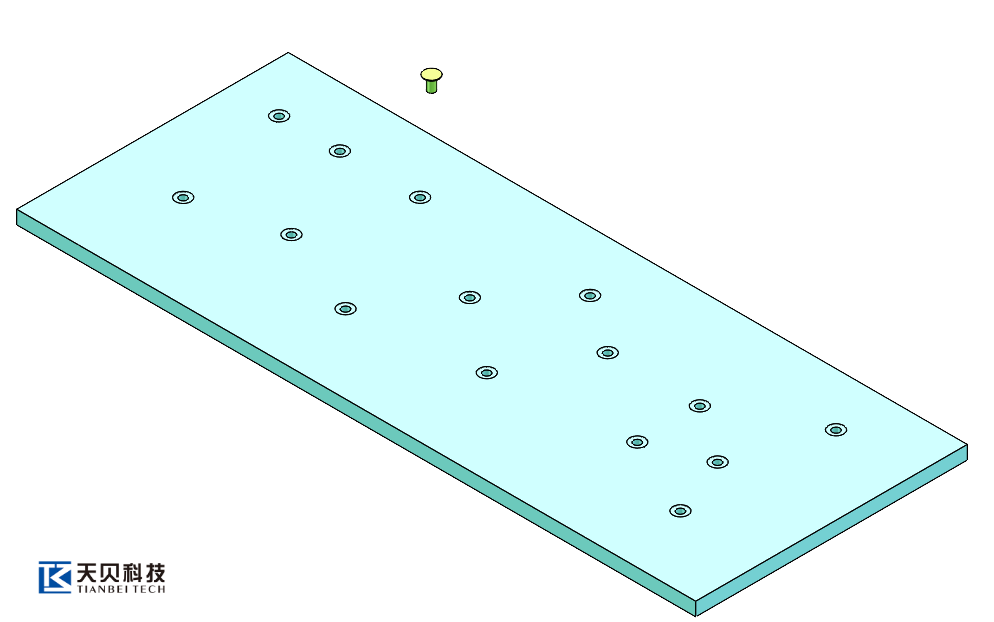

确保装配体中已经存在一个阵列特征，然后插入需要阵列的零部件（例如螺栓、螺母等）

2，将螺钉与板上的孔配合

注：如果SOLIDWORKS版本是2021或低于2021，螺钉必须与阵列源配合（阵列源特征：具有尺寸标注的那个特征）。如果SOLIDWORKS的版本高于2021，可以与任意一个阵列实例配合

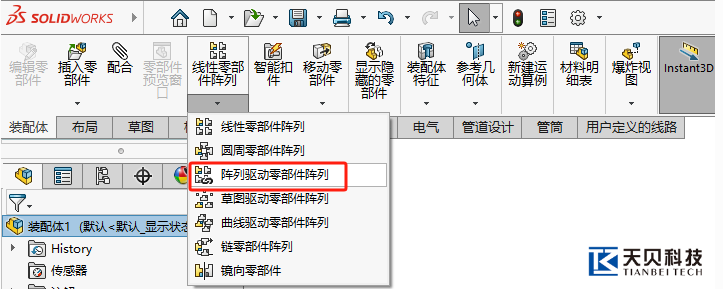

3，启动“阵列驱动零部件阵列”命令

在 CommandManager 中选择“装配体”选项卡，然后点击“线性零部件阵列”下拉菜单，选择“阵列驱动零部件阵列”

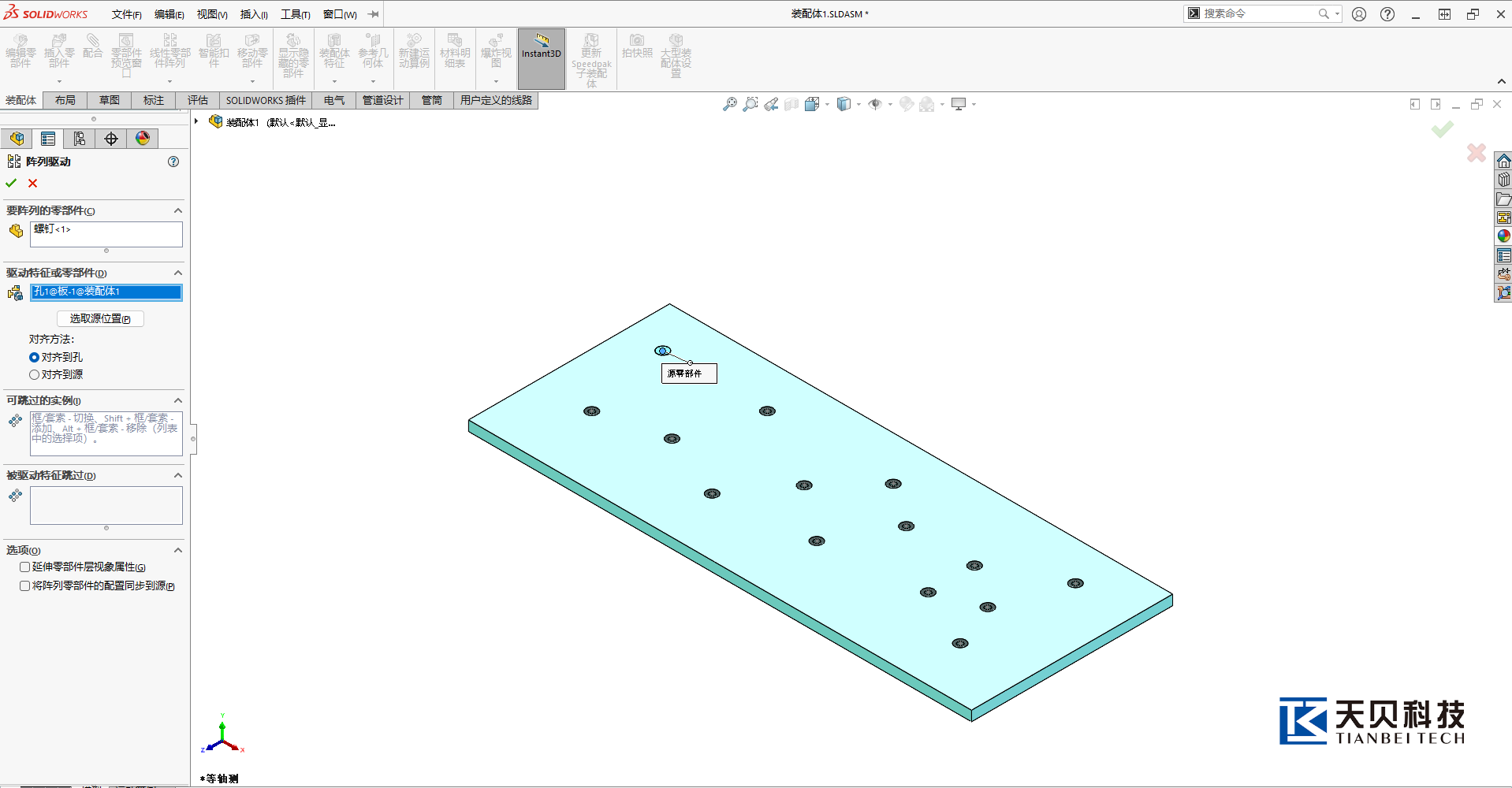

4，设置选项

选择需要阵列的零部件和已有的阵列特征作为驱动阵列

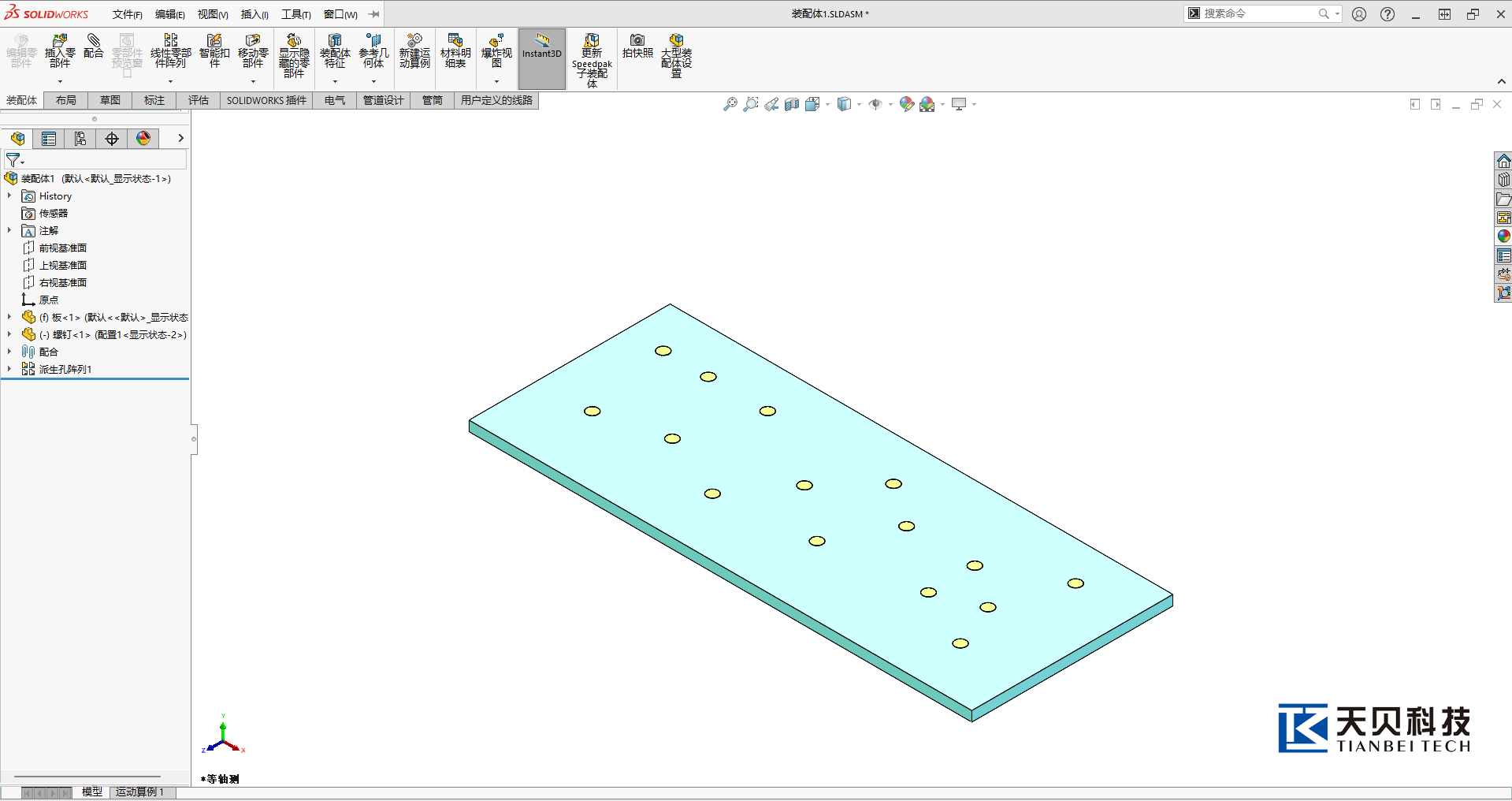

5，完成阵列

零部件将根据驱动阵列的特征自动复制和排列。

总结

阵列驱动零部件阵列 是SOLIDWORKS中一个非常实用的功能，能够显著提高装配体设计的效率。通过利用已有的阵列特征，您可以快速复制和排列零部件，减少重复操作，确保设计的准确性和一致性。掌握此命令后，您可以在复杂的装配体设计中更加得心应手。
