SIMULATION前处理小技巧

一、 摘要

本篇文章主要分享在使用SOLIDWORKS Simulation做前处理时，使用自定义材料属性或强制赋予质量和远程质量命令简化模型。

二、 应用分享

做仿真分析前，我们通常需要将模型转化为CAE模型，这就需要我们将模型进行简化，对于简化模型，我们需要遵循以下几点：

简化现有模型：

a． 检查整个模型是否存在干涉

b． 对于本次分析来说，不需要考虑螺栓的剪切应力，可以在不影响结构强度变化的前提下，压缩孔

c． 去除与仿真模拟不相关的圆角、倒角（例如：变压器柜上的倒角、圆角等）

d． 在材质库中添加一个新材料的密度（其他的材质属性可以随意填写），该新材质是用于赋予建立的替换变压器等模型的质量或通过强制赋予质量属性中的信息达到替换变压器质量需求

通过对模型赋予质量或自定义密度改变模型的自重

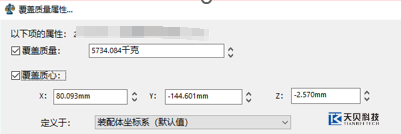

赋予质量

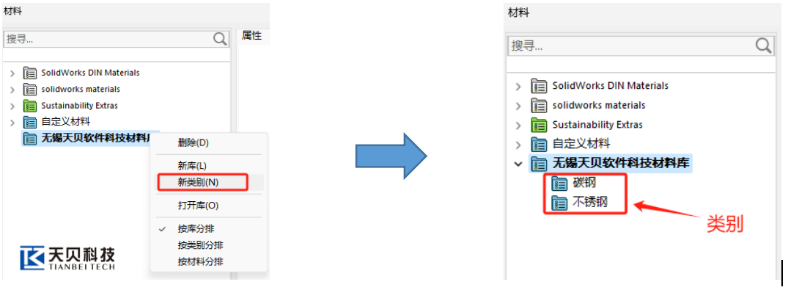

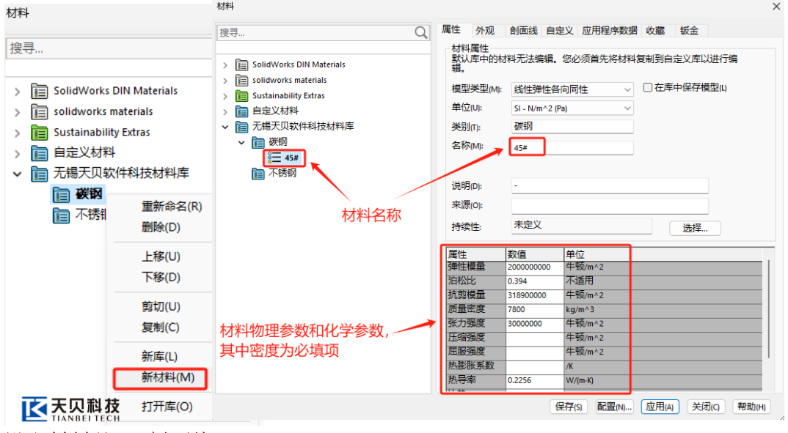

添加密度

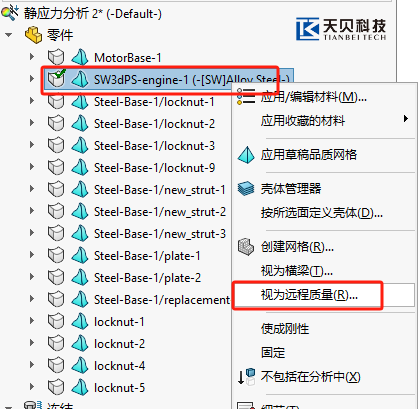

定义远程质量：

I选中要视为远程质量的模型（被视为远程质量的实体会被排除到网格化外，但进行分析时会考虑它们的质量属性和惯性张量。）

  II选择远程质量作用的面或边线或点

三、 结论

将新建材质密度或强制赋予质量与视为远程质量命令结合，是非常实用的仿真前处理操作，能帮助我们再保证模型完整性的前提下更好的简化模型，提升分析的效率。
