SOLIDWORKS钣金设计自动化助手

SOLIDWORKS钣金功能模块，钣金钣金参数自动读取，提高钣金设计效率减少设计误差，为后续钣金套料加工奠定基础：

1. 要求：电脑上安装Office的Excel（建议版本2016之后）

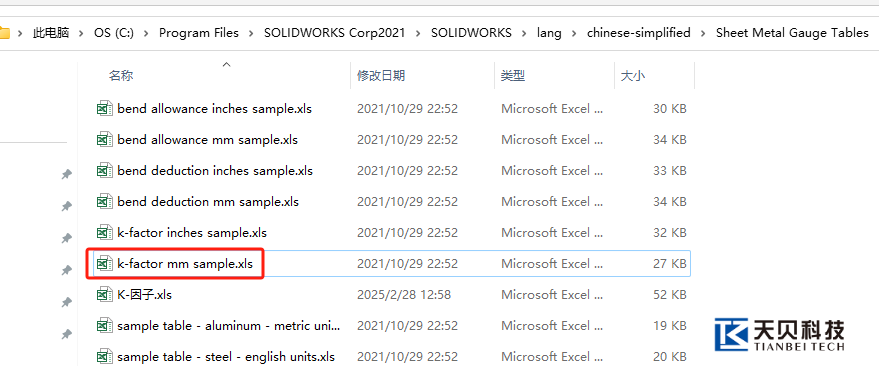

2. 在SOLIDWORKS安装目录下C:\Program Files\SOLIDWORKS Corp2021\SOLIDWORKS\lang\chinese-simplified\Sheet Metal Gauge Tables，找到下列表格（mm毫米）；

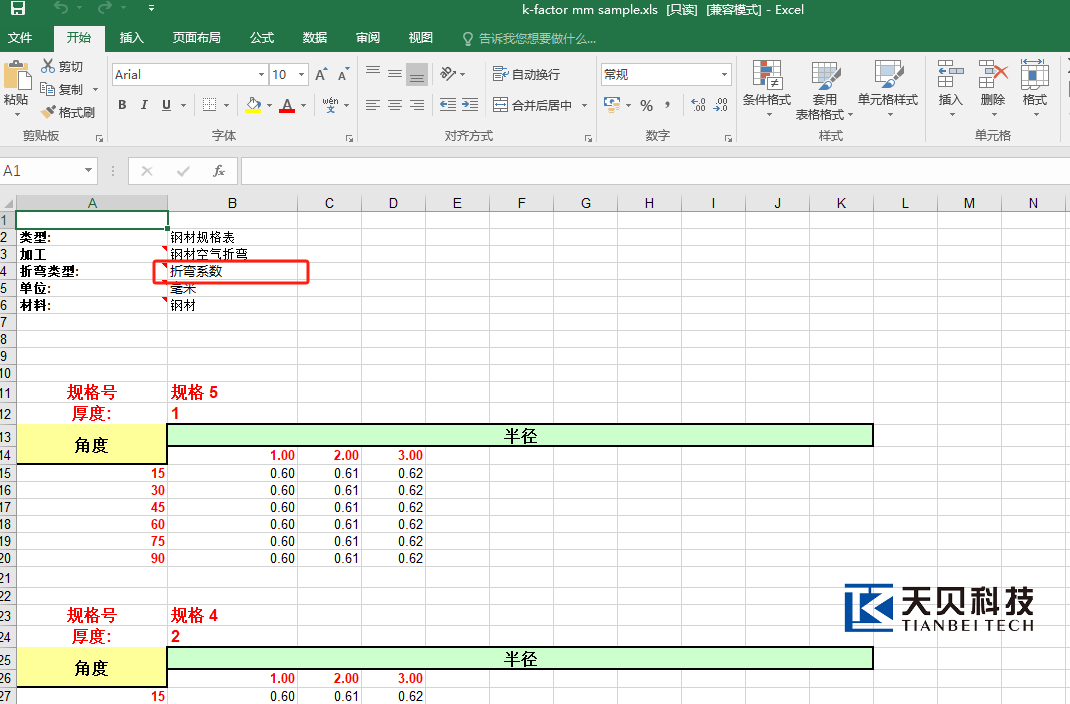

3. 打开表格设定参数类型（折弯系数、折弯扣除、K因子）

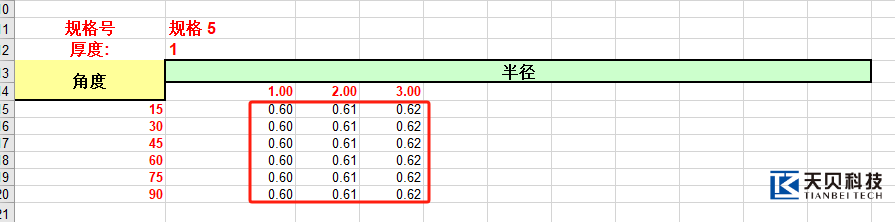

4. 填写厚度、折弯角都、折弯钣金以及对应的折弯参数

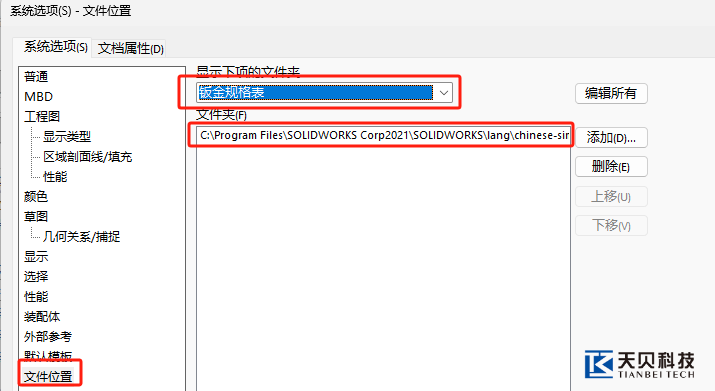

5. 设定规格表：系统选项→文件位置→规格表文件路径设置

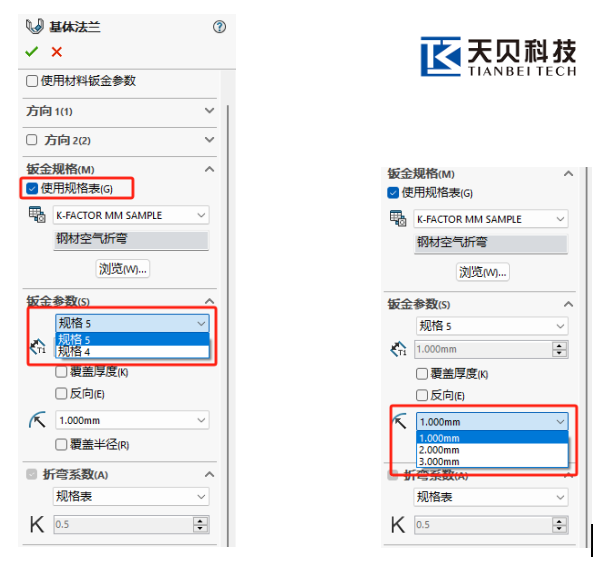

6. 钣金设计→钣金参数勾选钣金规格→根据厚度&折弯半径自动选择折弯系数

7. 钣金设计加工套料标准化是3D钣金套料的前提。
