工程图转DWG映射文件的创建和使用方法

在使用SOLIDWORKS导出DWG或DXF文件时，您可以通过设置图层映射来确保导出的文件具有正确的图层和颜色。

以下是设置和使用SolidWorks映射文件的步骤：

准备工作

1. 激活图层映射

o 在SOLIDWORKS中，通过“系统选项”→“导出”→“文件格式DXF/DWG”，勾选“激活”映射文件选项，以便在导出时能够使用映射设置：

编辑映射文件

1. 另存为DWG或DXF格式

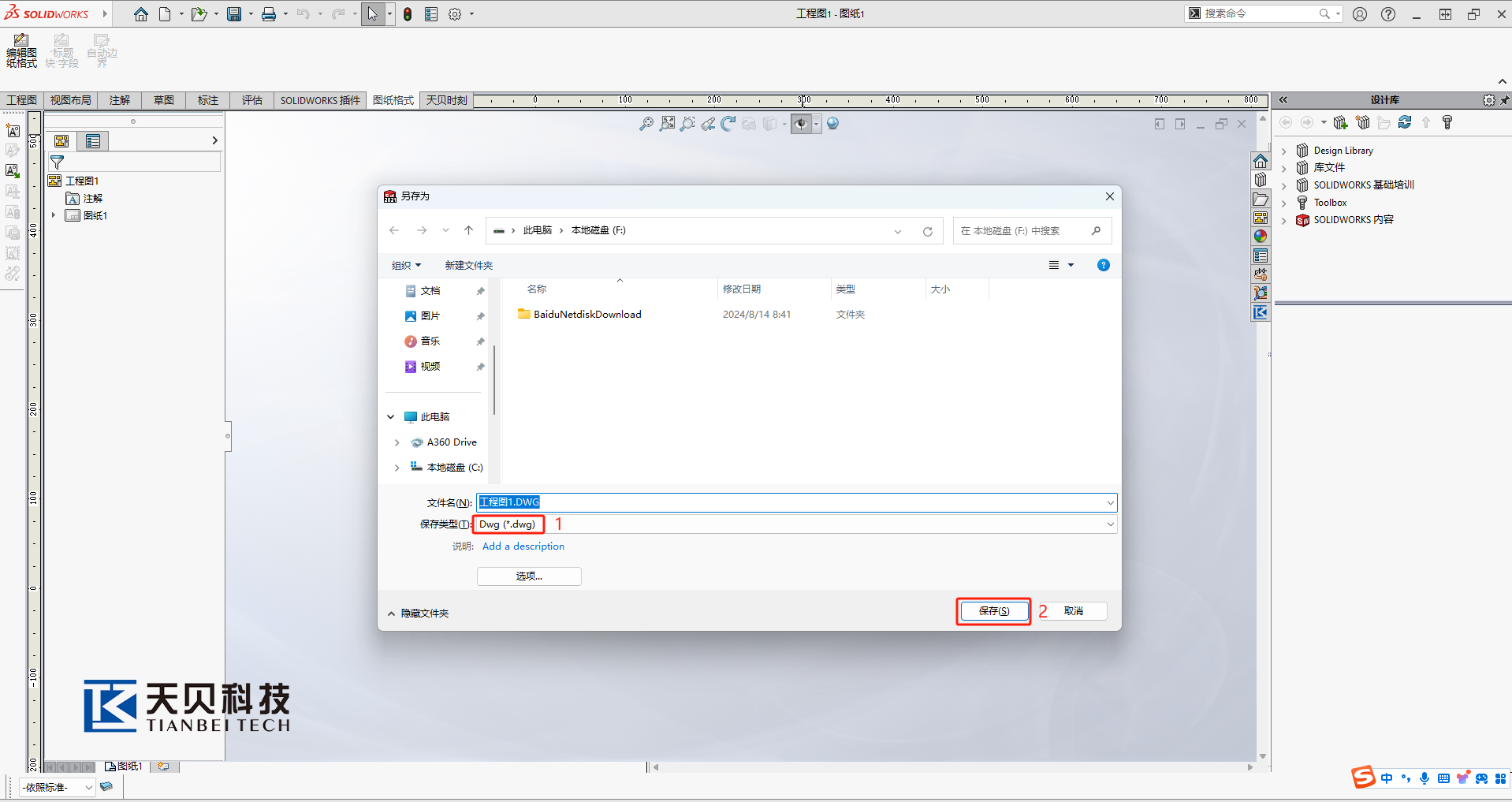

o 打开工程图->另存为->保存类型“Dwg”->确定；

2. 编辑映射文件

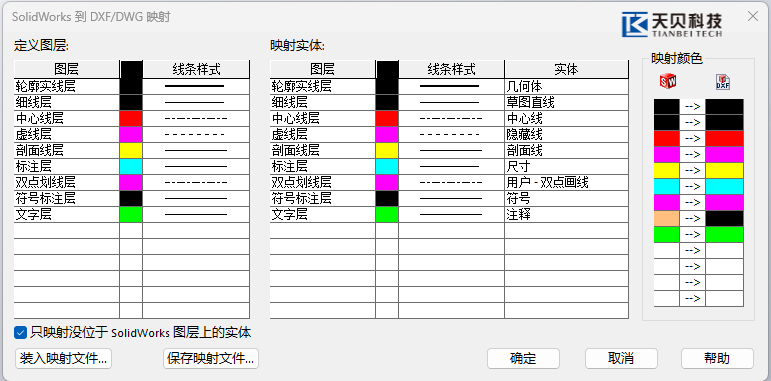

o 软件会弹出“SolidWorks到DXF/DWG映射”对话框。在这个对话框中，您可以定义新的图层、映射实体到特定的DWG图层，以及映射工程图中的颜色到DWG中的颜色；

保存映射文件

1. 保存映射文件

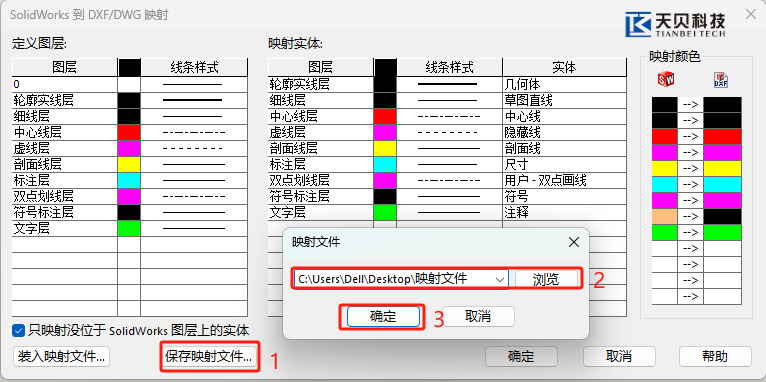

o 您可以通过点击“保存映射文件”按钮将当前的映射设置保存为模板，以便将来使用。如果您有多个不同的映射模板，可以通过“装入映射文件”来选择和应用它们

结果查询

1. 检查映射效果

o 打开DWG文件，检查所有实体是否正确地映射到了预定义的图层，并且颜色是否与SolidWorks工程图中的颜色一致
