SOLIDWORKS Electrical通过Excel实现批量导入设备型号

摘要：当企业在使用SOLIDWORKS Electrical时，通常会大批量导入需要使用的设备元件的型号信息， 但是企业导入的数据量会非常的大，这样就势必会需要花费大量的时间来完成这个工作。因此本次给大家介绍在Electrical 2024中如何通过Excel实现批量导入设备型号，该功能可快速导入型号数据到数据库中，显著提高工作效率。

以下我们来详细介绍一下SOLIDWORKS Electrical中导入数据的功能：

准备工作

1. 创建Excel模板：

o 打开SOLIDWORKS Electrical；

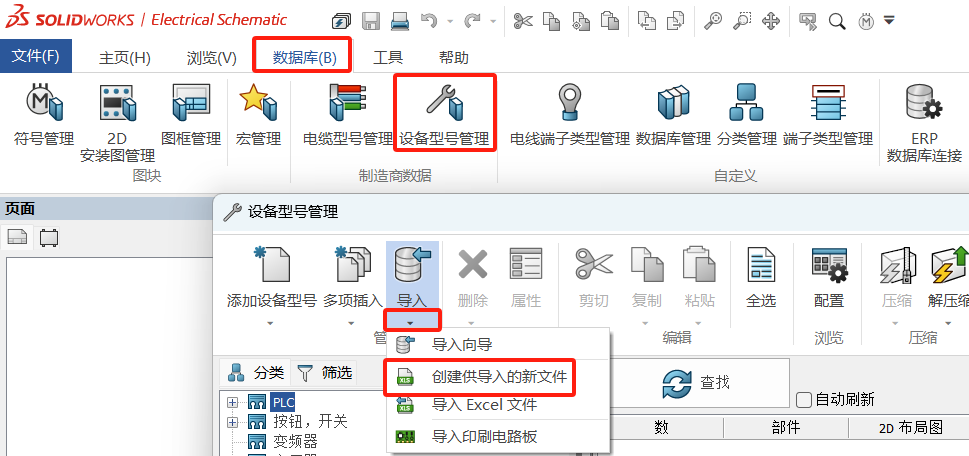

o 打开数据库->设备型号管理器，点击导入->创建供导入的新文件；

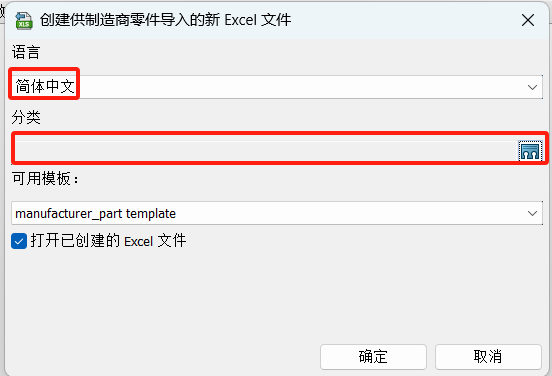

o 在命令窗口中选择语言和分类（选择所有分类或者其中一个分类）；

o 点击确定，完成Excel模板创建。

2. 填写数据：

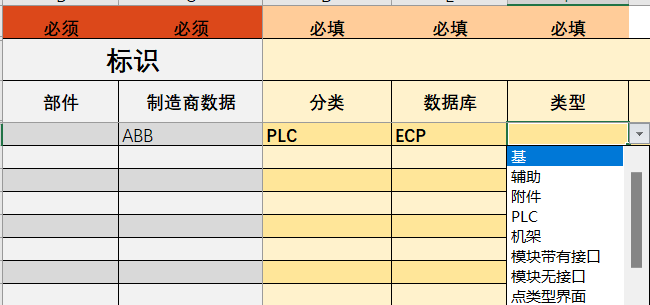

o 打开创建的Excel模板，在相应的列中输入设备型号及其他信息，确保格式正确。

导入步骤

1. 打开SOLIDWORKS Electrical：

o 启动SOLIDWORKS Electrical软件。

2. 访问导入功能：

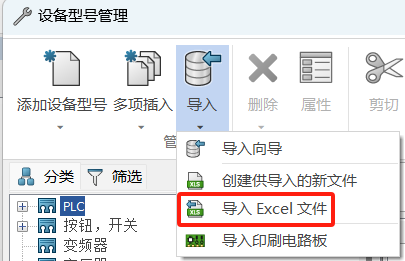

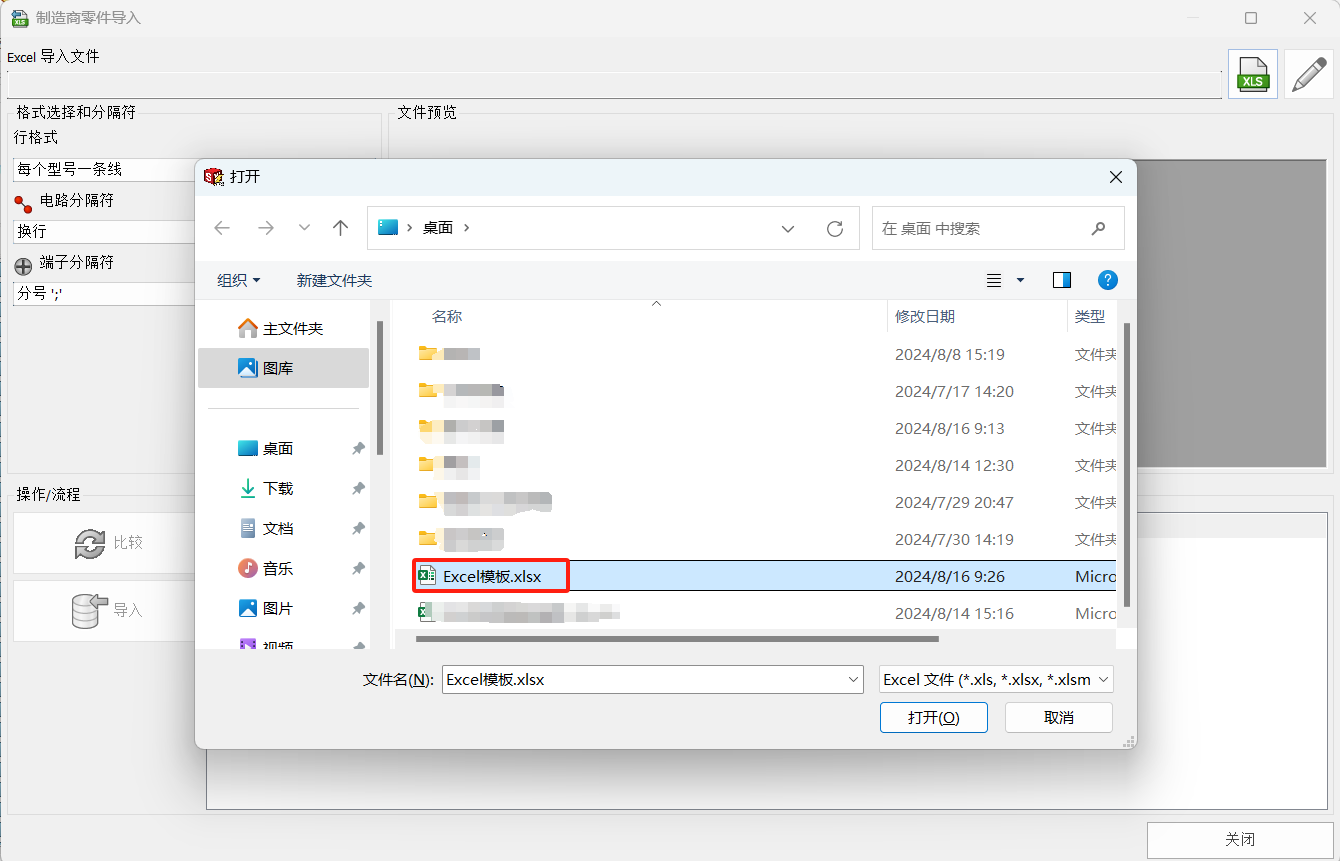

打开数据库->设备型号管理器，点击导入->导入Excel文件：

o 选择刚才准备好的Excel文件。

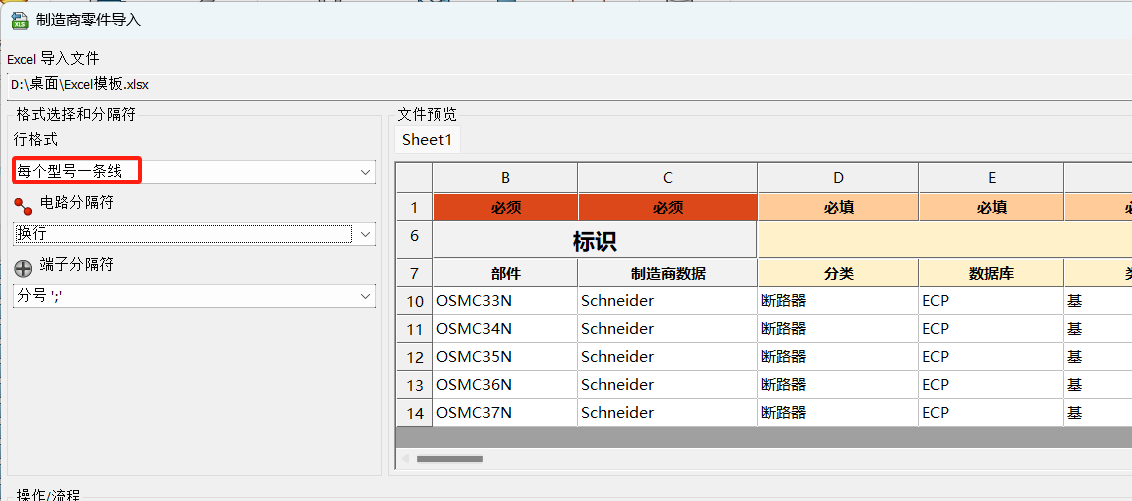

3. 选择行格式：每个电路一条线：

4. 执行导入：

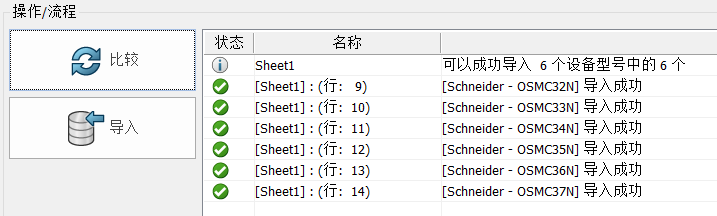

o 比较数据：对比导入数据与数据库现有数据，并根据检查导入数据是否存在问题，如是有可以成功导入的提示，下方警告类的数据根据提示进行修改，重复上述的操作。

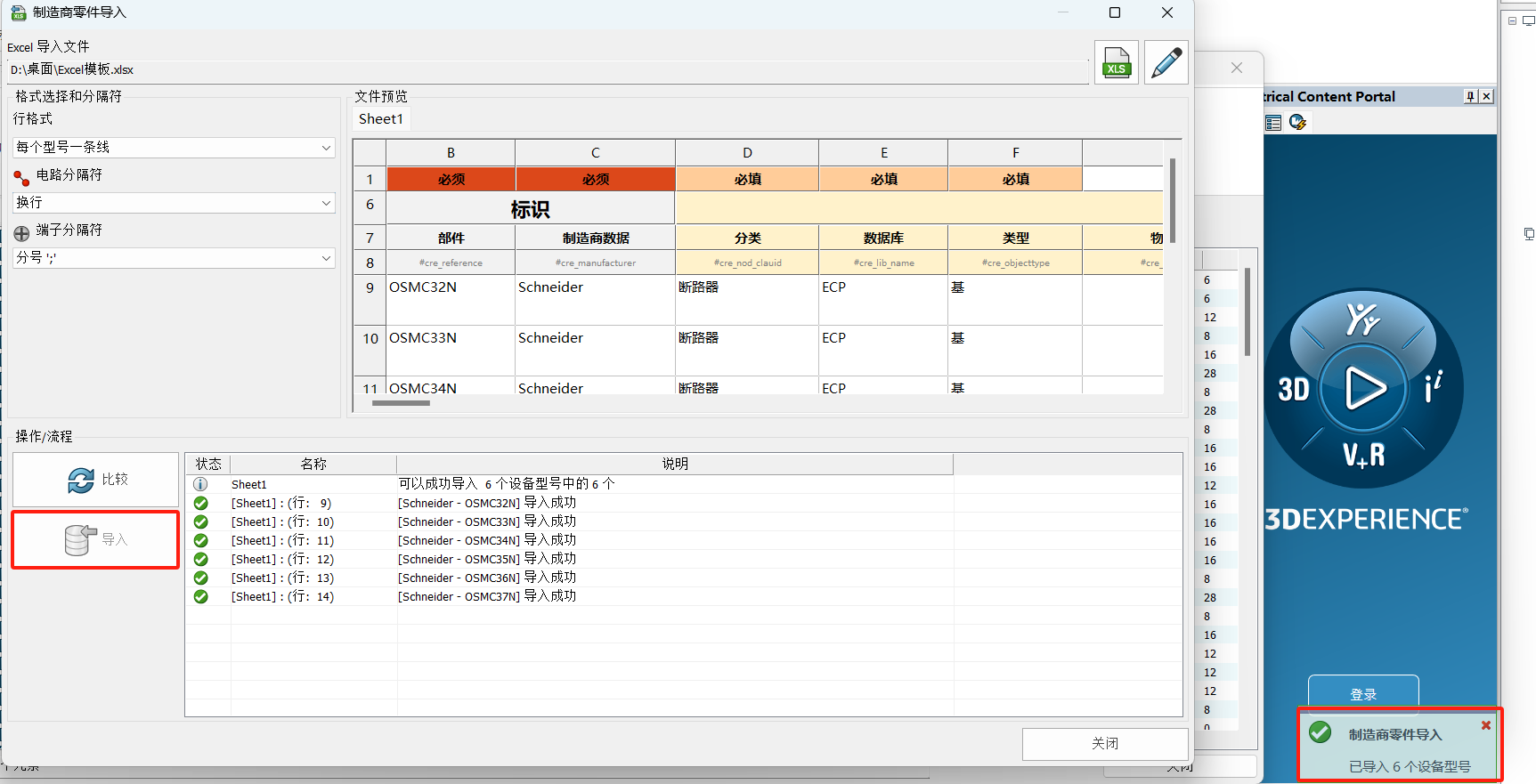

o 导入数据：软件会提示是否导入成功，在软件的右下角。

导入结果查询

1. 结果查询：

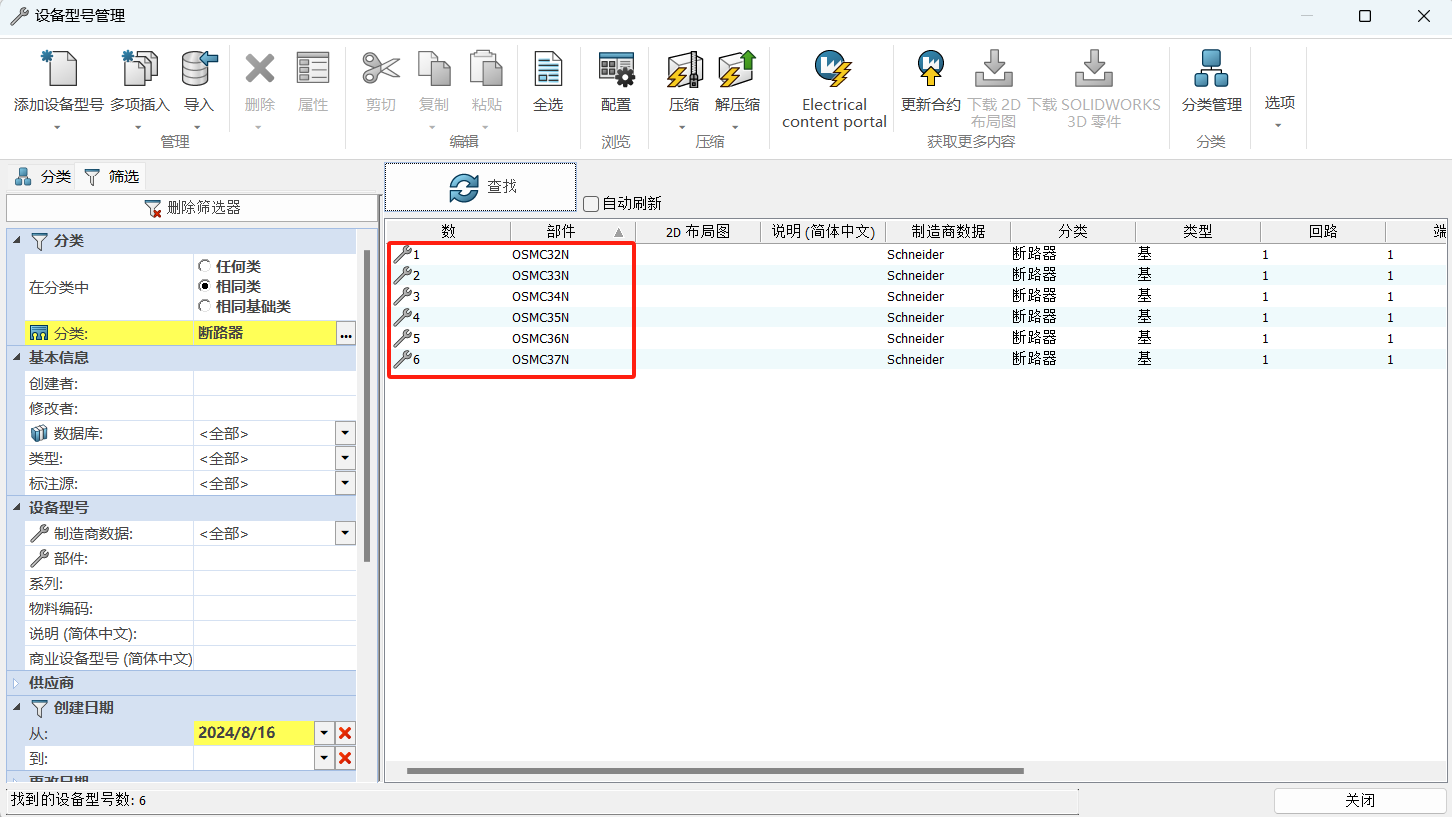

o 导入完成后，在SOLIDWORKS Electrical的设备管理器的对应分类中查看设备型号及信息。
