SOLIDWORKS中的外观、纹理和贴图应用技巧

摘要：

当您使用SOLIDWORKS中进行三维设计时，若想更加生动美观的体现您的模型外观和纹理，SOLIDWORKS可以为您带来哪些解决方法？

介绍：

在SOLIDWORKS中，软件为我们准备好了许多丰富的材质外观，我们可以快速的去选择使用，在 PropertyManager中，我们还可以对这些外观或纹理进行自定义的调整，来满足我们的外观需求。

方法1：定义模型的外观颜色；

打开SOLIDWORKS 模型文件 →在“前导视图工具栏”中选择 “编辑外观”命令→选择需要添加的零件/面/曲面/实体/特征→选择需要添加的颜色；

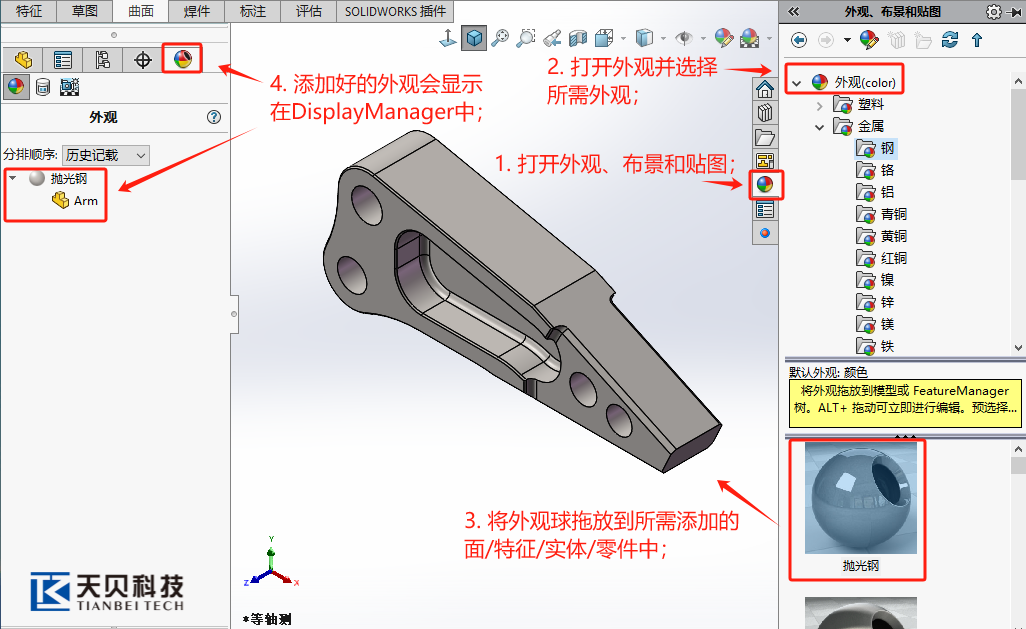

方法2：通过SOLIDWORKS外观库添加模型外观；

选择“右侧工具栏”中的“外观、布景和贴图”→选择“外观”→在外观中的层级下，选择所需的外观球并拖放到当前所需添加的面/特征/实体/零件中；

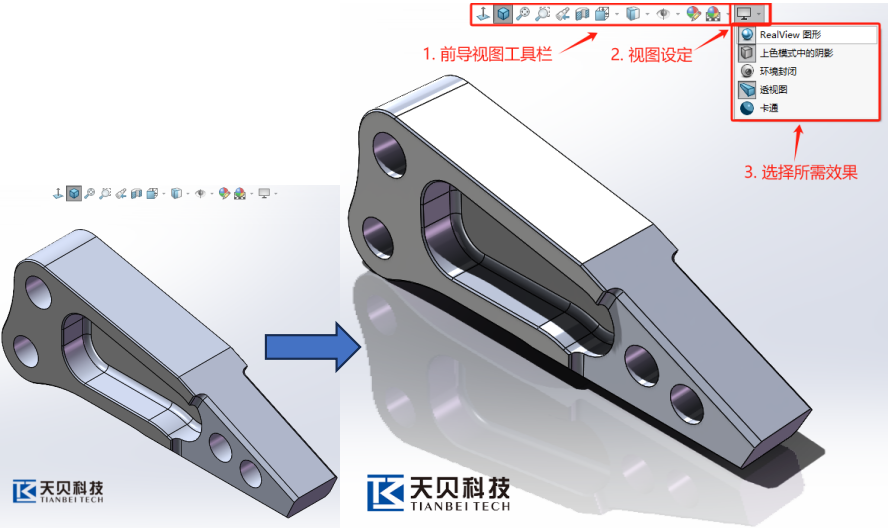

方法3：使用RealView图形来增强模型的视觉效果；

选择“前导视图工具栏”中的“视图设定”→激活“RealView图形”；

在“视图设定”中，您还可以根据需求选择“上色模式中的阴影”、“环境 封闭”、“透视图”、“卡通”等内容，让模型呈现出各式各样的视觉效果；

方法4：改变模型的外观纹理

在SOLIDWORKS中，若需要对外观上的细节，如纹理进行调整，我们可以直接在材质中更改其粗糙度即可；

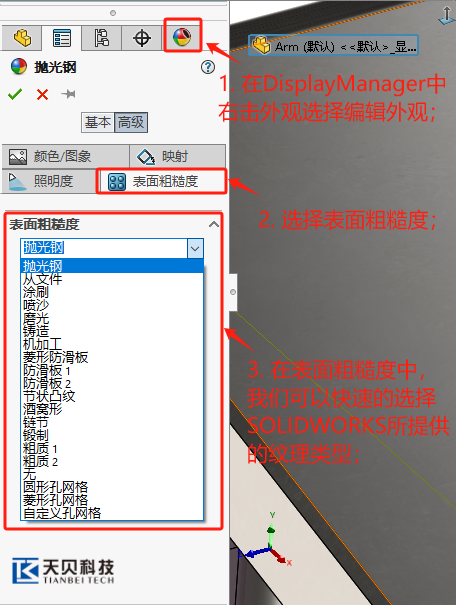

在“DisplayManager”中找到需要编辑的外观并右击选择“编辑外观→选择“表面粗糙度”→在表面粗糙度中点击下拉菜单我们可以快速的选择SOLIDWORKS所提供的纹理类型；

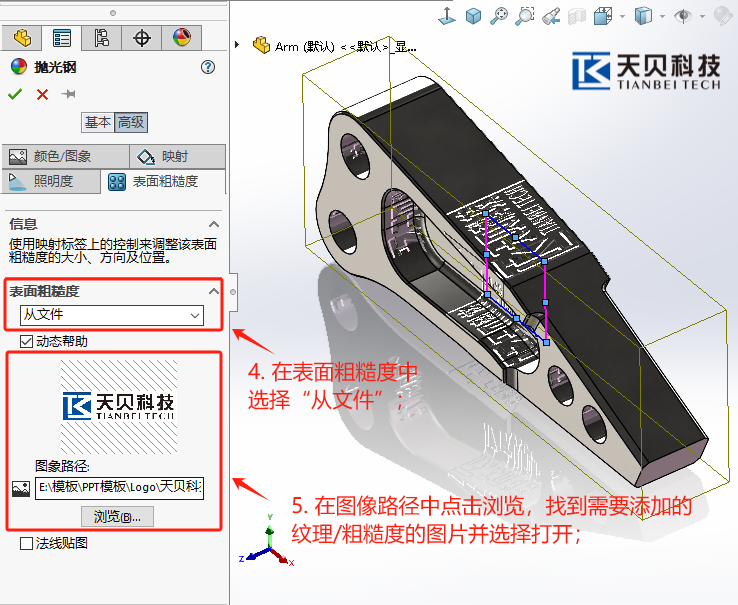

当需要自定义纹理时在表面粗糙度的下拉菜单中选择“从文件”→从下方的“图像路径”点击“浏览”找到需要添加的纹理图片并选择打开即可；

（注:需要在“视图设定”中打开”RealView 图形”才会显示出材质的纹理）

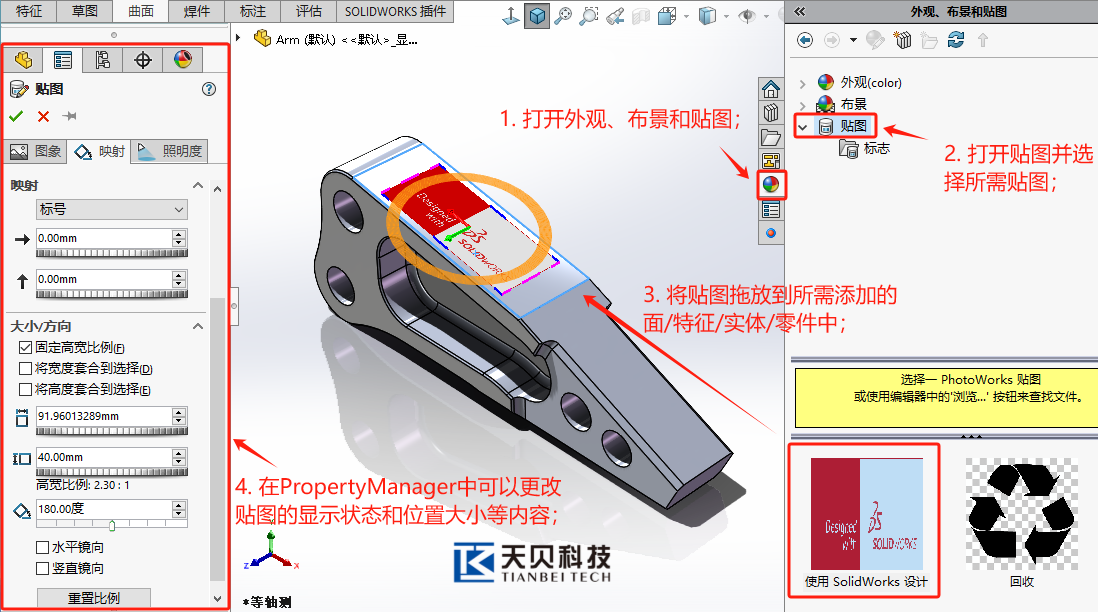

方法5：添加贴图至模型中

选择“右侧工具栏”中的“外观、布景和贴图”→选择“贴图”→选择所需的贴图并拖放到当前所需添加的面/特征/实体/零件中→在“PropertyManager”可以对当前贴图显示状态、位置大小等进行细节调整；

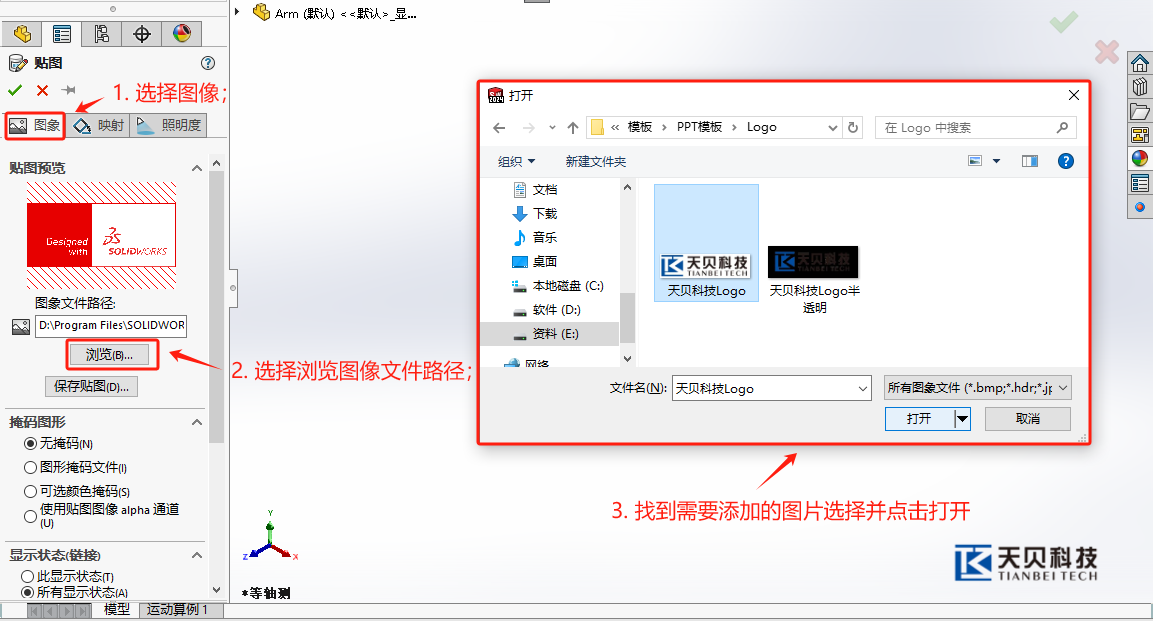

方法6：添加自定义贴图

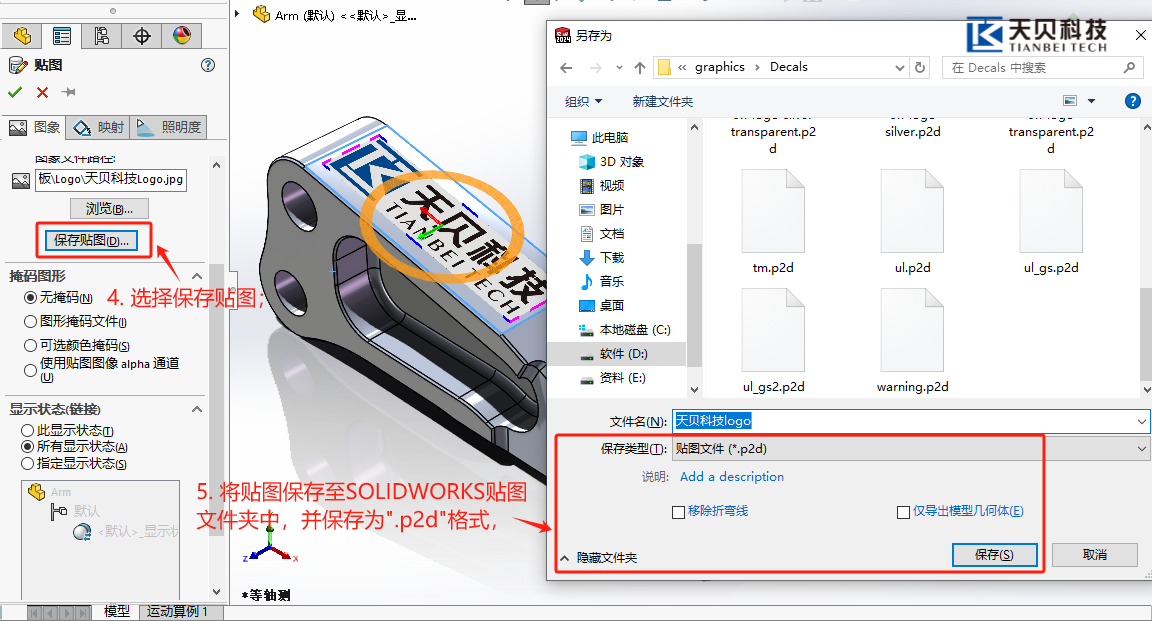

接以上贴图的“PropertyManager”中→选择“图像”→在“图像文件路径”的下方点击“浏览”→通过路径找到需要添加的图片并点击“打开”→选择“保存贴图”为“.p2d”格式到SOLIDWORKS贴图文件夹中；（可通过在”外观、布景和贴图”中右击“贴图”，选择“打开文件夹”来查看路径）
