SOLIDWORKS Routing 添加线路点和连接点

Routing功能点包括连接点（CPoint）和线路点（RPoint），用来定义线路的细节。它们是创建步路库零件的基本组成部分。

连接点：在配件中是必须存在的，如弯管、三通管和四通管。它们用来确定线路的终点以及线路进入配件或接头的方向。

线路点：在配件中也是必须存在的，如弯管、三通管和四通管。它被用来将配件放置在3D草图线路的端点上。

以下我们来详细介绍一下SOLIDWORKS中添加线路点和连接点的流程：

准备工作

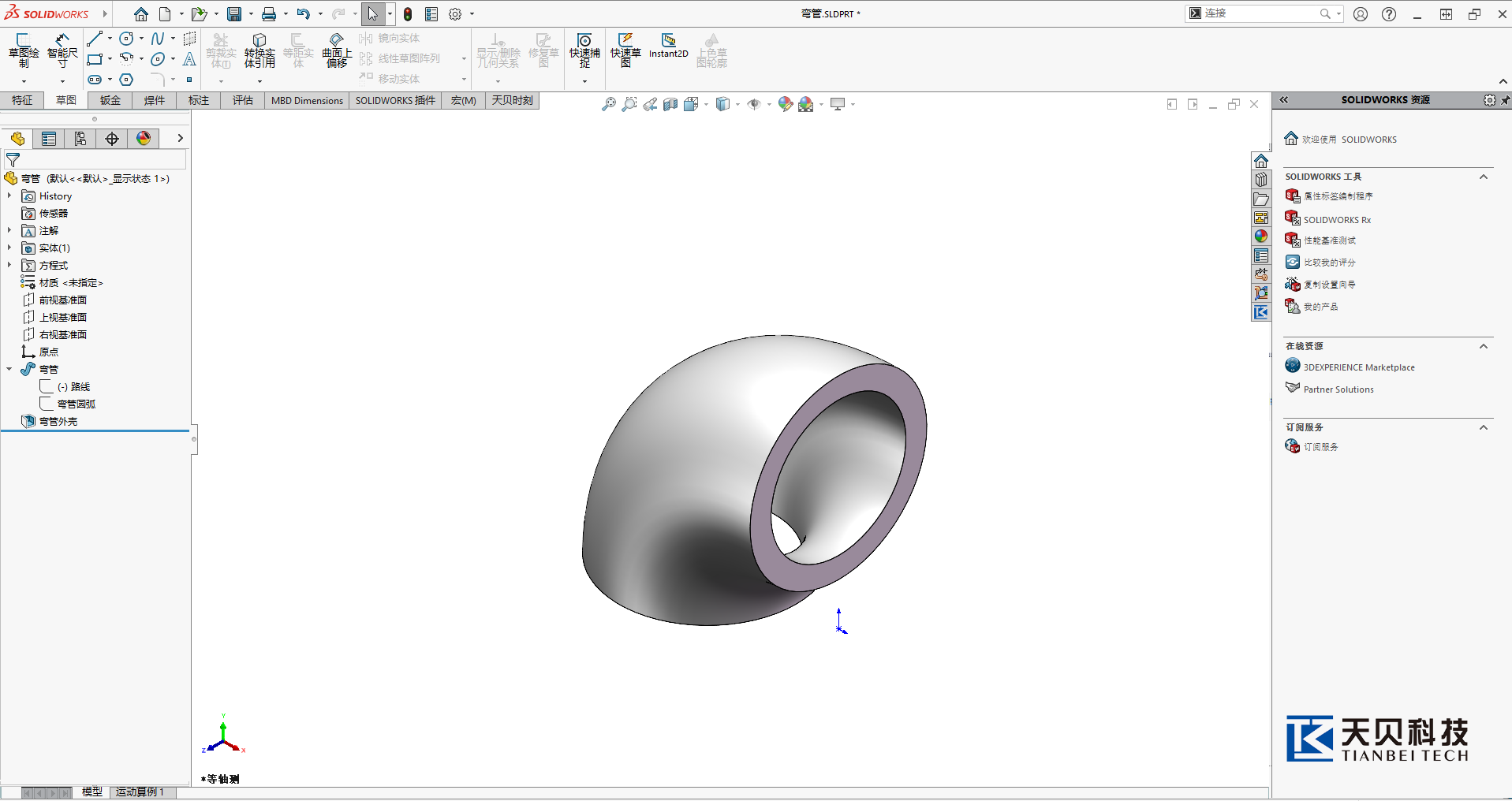

1， 绘制如图所示的弯管：

o 可以参考C:\ProgramData\SolidWorks\SOLIDWORKS XX\Design Library/routing/piping/ellows中的弯管模型；

连接点

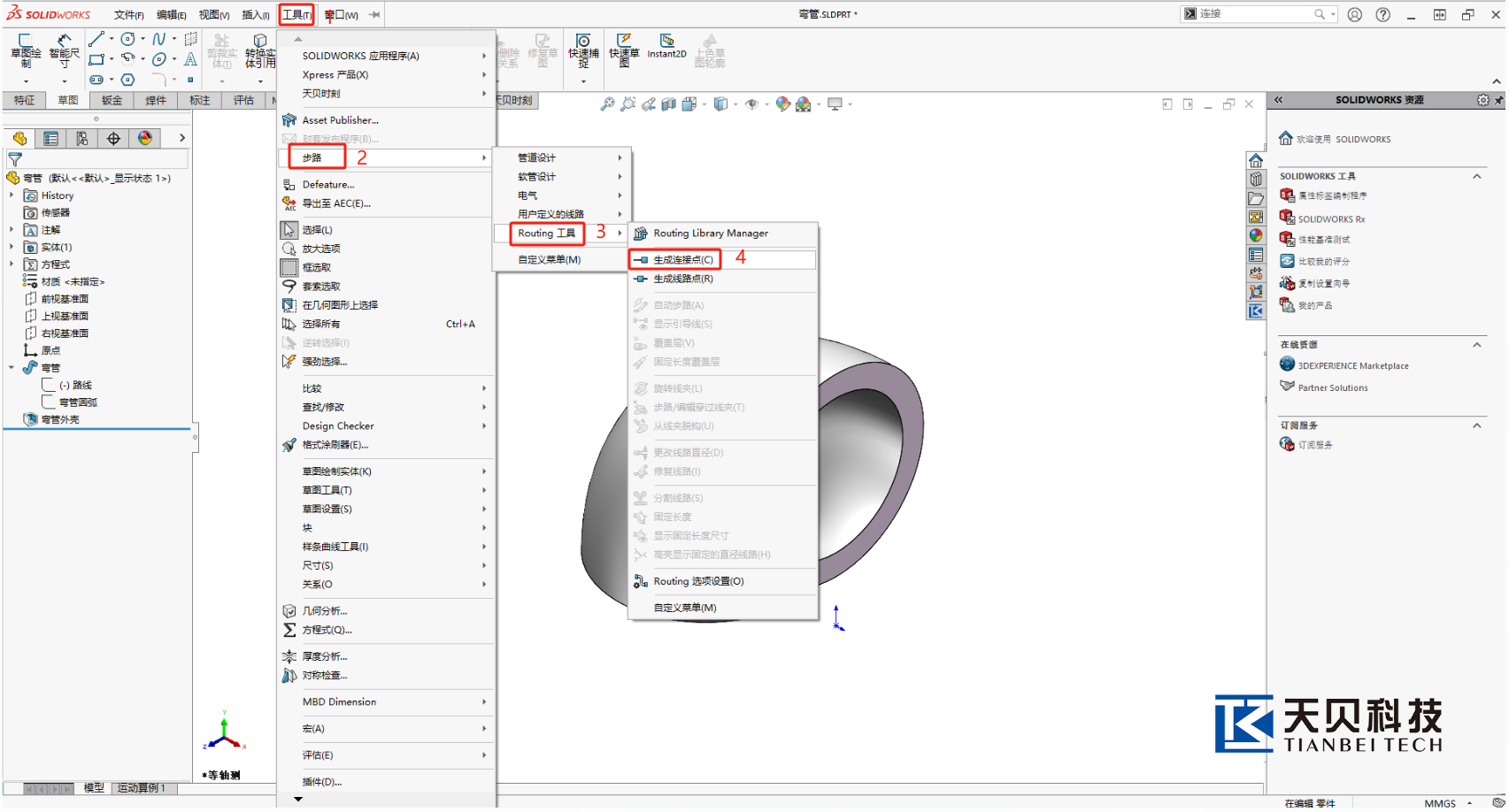

1. 连接点命令：

o 选择“工具”→“步路”→“Routing工具” →“生成连接点”；

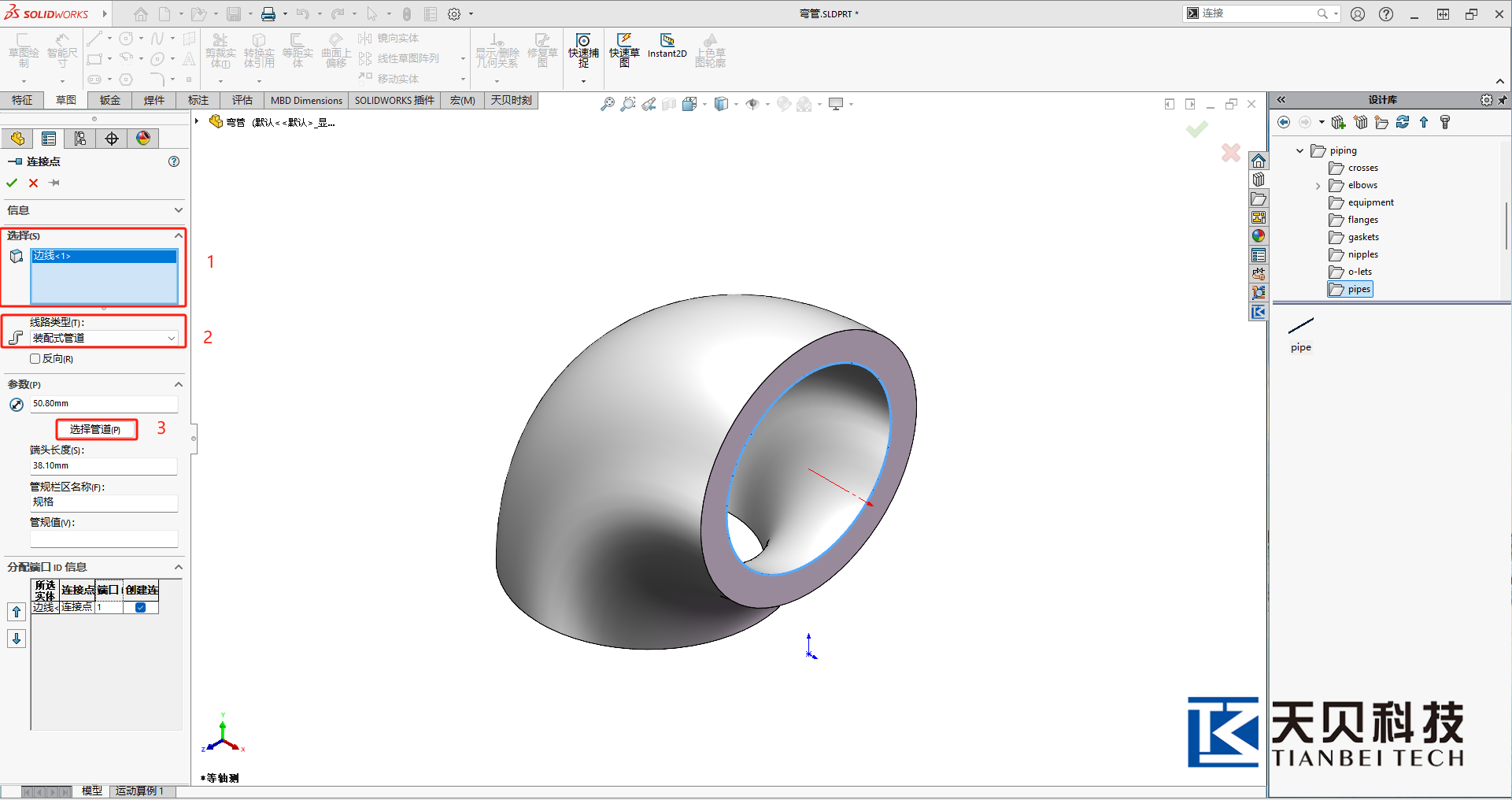

2. 添加连接点：

o 连接点必须叫做“连接点1”和“连接点2”；

o 线路草图线段：选择圆形边线，定义连接点的线路原点。如果箭头指向错误方向，选择反向；

o 选择线路类型：决定布线材料类型： 管筒、装配式管道、电气或用户定义；

o 选择管道：选择与弯管配对的管道；

线路点

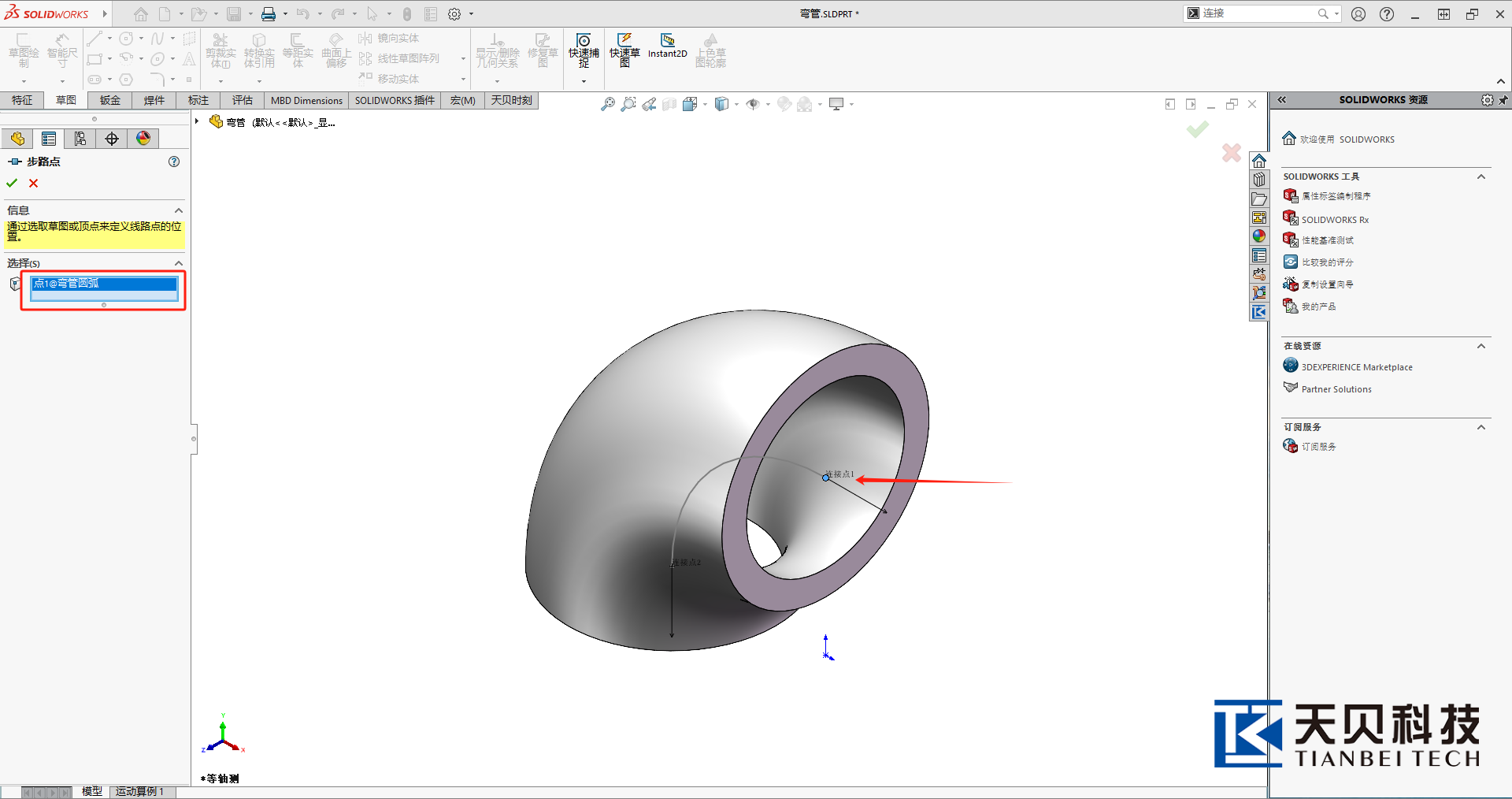

1. 线路点命令：

o 绘制一个草图点或者选择已有的端点；

o 选择“工具”→“步路”→“Routing工具” →“生成线路点”，定义线路点；
